La visione artificiale industriale è uno degli elementi chiave dell’automazione moderna: permette di effettuare controlli qualità, verifiche dimensionali, identificazione e posizionamento dei componenti direttamente all’interno del processo produttivo.

Non sempre, però, le telecamere possono operare in condizioni ideali. Polvere, acqua, umidità, lavaggi frequenti e spazi di installazione ridotti possono rendere più complessa l’integrazione di un sistema di visione.

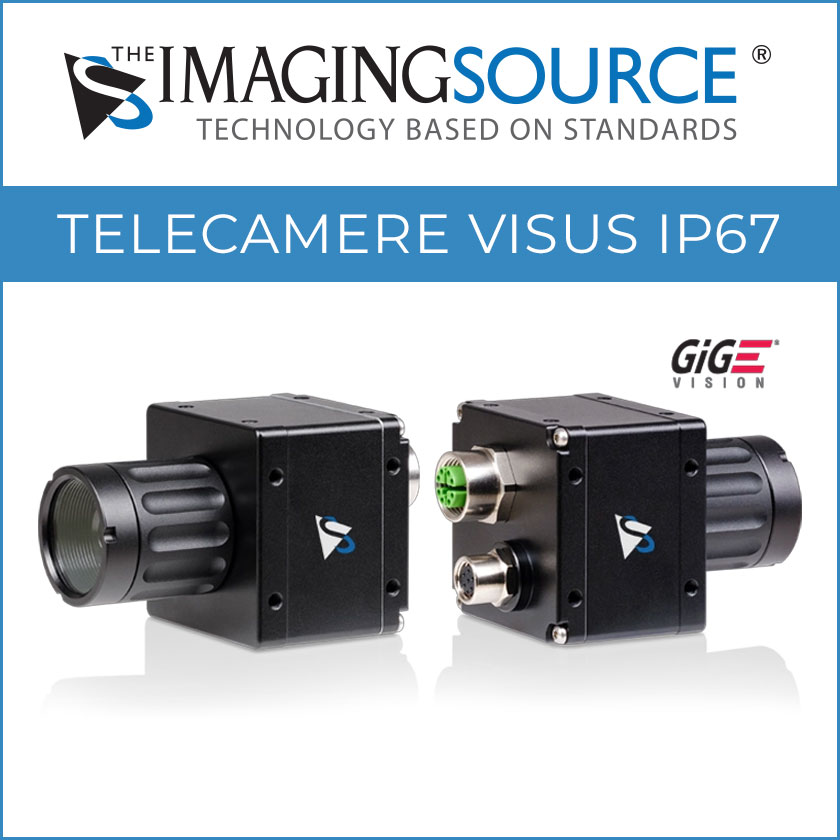

Per queste applicazioni, The Imaging Source propone la serie Visus IP67 : una famiglia di telecamere industriali IP67 con interfaccia GigE, caratterizzata da dimensioni compatte, connettori industriali e sensori ad alta risoluzione.

Le telecamere Visus IP67 sono progettate per essere installate direttamente a bordo macchina anche in ambienti esposti a polvere, acqua e contaminanti, riducendo in molte applicazioni la necessità di ricorrere a custodie protettive esterne.



Protezione IP67 per applicazioni di visione artificiale in ambienti difficili



Uno degli elementi distintivi della serie Visus è il grado di protezione IP67, insieme alle specifiche IP6K6 e IP6K7.

La struttura protegge i componenti interni dall’ingresso di polvere e permette alla telecamera di operare anche in presenza di acqua e nelle condizioni previste dalle relative classi di protezione.

Questa caratteristica rende le telecamere Visus IP67 particolarmente indicate nelle applicazioni industriali in cui il sistema di visione viene installato vicino al processo produttivo ed è quindi maggiormente esposto agli agenti esterni.

L’integrazione della protezione direttamente nel corpo camera consente inoltre, in molte applicazioni, di evitare l’utilizzo di una custodia protettiva aggiuntiva, semplificando l’installazione e riducendo l’ingombro complessivo del sistema.



Telecamere IP67 compatte per spazi di installazione ridotti



Un altro punto di forza della serie Visus IP67 è rappresentato dalle dimensioni. Con un corpo di soli 43 × 43 × 34,5 mm, queste telecamere combinano protezione industriale e ingombri particolarmente contenuti.

La compattezza rappresenta un vantaggio soprattutto nelle applicazioni in cui lo spazio disponibile è limitato, ad esempio all’interno di macchine automatiche, sistemi robotizzati o stazioni di ispezione.

In particolare, le dimensioni ridotte facilitano:

  • l’integrazione a bordo macchina, anche in spazi difficilmente accessibili;
  • il montaggio su sistemi robotizzati, dove peso e ingombro dei componenti sono fattori importanti;
  • la realizzazione di sistemi di visione compatti, mantenendo la protezione da polvere e acqua.

La combinazione tra dimensioni ridotte e grado di protezione amplia quindi le possibilità di installazione delle telecamere anche nei punti più vicini al processo produttivo.



Sensori Sony e onsemi fino a 20 Megapixel



La serie Visus IP67 integra sensori Sony e onsemi con differenti configurazioni e risoluzioni comprese tra 3,1 e 20 Megapixel.

La disponibilità di più sensori permette di scegliere la telecamera in funzione delle esigenze specifiche dell’applicazione, dal controllo di particolari che richiedono un’elevata risoluzione alle applicazioni nelle quali è necessario acquisire oggetti in movimento.

La configurazione del sistema può quindi essere definita considerando parametri quali risoluzione, campo inquadrato, velocità di acquisizione, distanza di lavoro e caratteristiche dell’oggetto da ispezionare.



Interfaccia GigE, PoE e connettori industriali



Le telecamere Visus IP67 utilizzano un’interfaccia Gigabit Ethernet, una delle tecnologie più diffuse nei sistemi di visione artificiale industriale.

La tecnologia GigE consente di realizzare collegamenti su distanze elevate, facilitando il posizionamento della telecamera all’interno dell’impianto anche quando il sistema di elaborazione si trova distante dal punto di acquisizione.

Approfondimento  → Guida alle interfacce GigE Vision per la visione artificiale

La connettività della serie Visus comprende inoltre:

  • Power over Ethernet (PoE): permette di gestire alimentazione e trasmissione dei dati attraverso un unico collegamento, semplificando il cablaggio;
  • connettore industriale M12: pensato per garantire una connessione robusta nelle applicazioni industriali;
  • Trigger e GPIO tramite connettore M8: permettono di sincronizzare l’acquisizione delle immagini con sensori, illuminatori, PLC e altri componenti della macchina.

Queste caratteristiche semplificano l’integrazione delle telecamere GigE IP67 all’interno di macchine automatiche e sistemi di visione industriale.



Dove utilizzare le telecamere Visus IP67?



La combinazione tra protezione IP67, dimensioni compatte, interfaccia GigE e disponibilità di sensori ad alta risoluzione rende la serie Visus adatta a numerosi contesti industriali.

Food & Beverage
Controllo di confezioni ed etichette, verifica del prodotto e applicazioni di visione su linee sottoposte a frequenti operazioni di pulizia.

Robotica e intralogistica
Installazione su bracci robotici, sistemi di movimentazione e soluzioni automatizzate per identificazione, posizionamento e manipolazione degli oggetti.

Automotive e industria manifatturiera
Controllo qualità di componenti, verifica di assemblaggi e lavorazioni e applicazioni in ambienti caratterizzati dalla presenza di polvere, oli o altri contaminanti.

Agricoltura e macchine mobili
Acquisizione e analisi delle immagini in sistemi che possono essere esposti a pioggia, polvere, fango e condizioni ambientali variabili.



Come scegliere la telecamera industriale IP67 più adatta?



Il grado di protezione è solo uno degli aspetti da considerare nella scelta di una telecamera industriale per visione artificiale.

Risoluzione, dimensione del sensore, frame rate, ottica, illuminazione, distanza di lavoro e condizioni ambientali devono essere valutati insieme per ottenere immagini adeguate al tipo di controllo richiesto.

I tecnici Visionlink possono supportarti nella scelta del modello e nella configurazione del sistema di visione in funzione delle caratteristiche della tua applicazione.
